Kondisi yang dipilih adalah kondisi 5 perobaan 2, yaitu :
Buatlah rangkaian seperti pada modul percobaan, kemudian buatlah kondisi dengan inputan berupa saklar SPDT
1) Rangkaian Sederhana 1 : B= 0, D=1, A=0, C’=1, D= 1
2) Rangkaian Sederhana 2 : B= 0, D=1, A-1, B=0, C'=1[kembali]
2. Gambar Rangkaian Simulasi

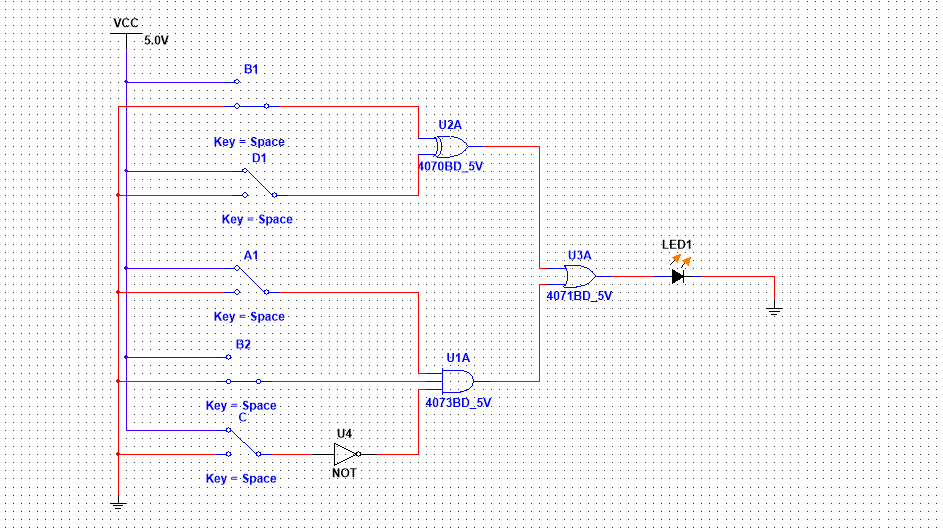

Rangkaian sederhana 1
Rangkaian sederhana 2
[kembali]
3. Video Simulasi
[kembali]
4. Prinsip Kerja Rangkaian
Pada rangkaian simulasi, terdapat gelombang AND, XOR dan OR. Output dari gelombang AND bernilai 1 saat nilai dari semua input berlogika 1, tetapi outputnya akan 00 ketika inputnya berlogika 1 atau 0.
pada rangkaian sederhana 1, pada gerbang XOR inputnya 0 dan 1, maka hasil outpunya 1. pada input gerbang AND 010, maka hasil outpunya 0. setelah mengetahui hasil input gerbang XOR dan gerbang AND: 10, selanjutnya cari output gerbang OR, yaitu berlogika 1( arus mengalir). maka lampu LED hidup.
pada rangkaian sederhana 2,pada gerbang XOR inputnya 0 dan 1, maka hasil outpunya 1. pada input gerbang AND 101, maka hasil outpunya 0. setelah mengetahui hasil input gerbang XOR dan gerbang AND: 01, selanjutnya cari output gerbang OR, yaitu berlogika 1( arus mengalir). maka lampu LED hidup.
[kembali]
5. Link Download
File Rangkaian Simulasi [ DOWNLOAD ]
File Video Simulasi [ DOWNLOAD ]
File HTML [ DOWNLOAD ]
